[NDT] 製品情報：
インラインホイールX線検査装置 YXLON MU231
クラスで最も成功したインラインX線システム：
世界中に250台以上のシステムがインストールされたベストセラーの検査装置は、合金ホイールのX線検査プロセスを自動化します。
オペレーター不要の完全自動X線検査
自動モード：
自動モードではY.AIソフトウェアを使用して検査仕様に従いX線画像の自動検査を実行します。ホイールはマニピュレーターに自動的にロードされ、保存された検査プログラムを使用して検査が行われます。 各検査箇所に対してソフトウェアにより自動的にホイールの回転が開始されます。

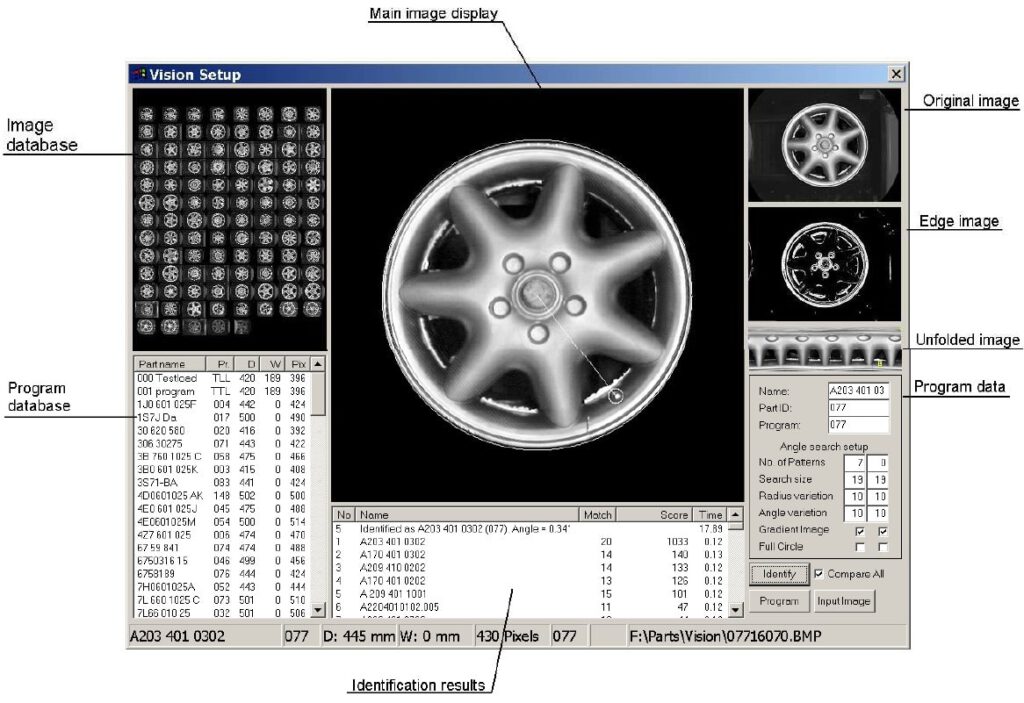

自動ホイール認識システム：
入口コンベヤーには、さまざまなタイプのホイールを並べることができます。 システムはホイールタイプと金型コードを同時に識別します。 自動モードを使用した場合にはホイールは事前定義されたパラメーターに応じて自動的に識別されます。
３方向ソーター付きアウトレットコンベヤー：
検査サイクルの完了後、ホイールは出口シャトルに移動した後、キャビネットの出口ポートに向かって輸送され、そこで別のコンベヤーシステムに押し出されます。 検査の判断に従ってホイールは特定の方向に移動します。
YXLON MU231の動画
YXLON MU231 モデル別仕様
| Y.MU231 | Y.MU231 XL | |
| Inspection items | ||
| Wheels: | 4J x 12″ to 12J x 20″ | 4J x 12″ to 12J x 24″ |
| Height, incl. sprue (max.) | 350 mm | 400 mm |
| Diameter (max.) | 550 mm | 650 mm |
| Maximum Energy | 450kV | 450kV |
| Weight (max.) | 30 kg | 50 kg |
| Focal spot | 0.4 mm / 1.0 mm | 0.4 mm / 1.0 mm |
| Inspection item temperature | 5° C – 100° C | 5° C – 100° C |
| X-ray system | ||
| Model | Y.TU160-D05 | |
| Tube voltage | 8 kV – 160 kV | |
| Tube current (max. at 160 kV) | 6,25 mA | |
| Power output (max.) | 1.000 W | |
| Focal-spot size (EN12543) | 1.0 mm x 1.0 mm | |
| Radiation-shielded cabinet | ||
| Dimensions (W x H x D) | 3,150 mm x 2,300 mm x 2,400 mm | 4,500 mm x 2,250 mm x 2,800 mm |
| Service doors | 2,000 mm x 1,000 mm | 2,000 mm x 1,000 mm |
| Leaded-glass pane | 400 mm x 600 mm | 400 mm x 600 mm |
| Weight | 7,500 kg | 7,000 kg |
| Connection height conveyor system | 800 mm | 800 mm |
| Connection values | ||
| Environmental temperature | 5° C – 35° C | |
| Air humidity (max.) | 80%, not condensing | |
| Power connection | 3 N PE 400 VAC +10% – 15%, 50/60 Hz | |
| Energy consumption | 4.5 Kw | |
| Compressed air | 4,000 l/h, min. 5 hPa | |
