[NDT] ข้อมูลผลิตภัณฑ์: VGSTUDIO MAX 2025.3

คุณสมบัติที่น่าสนใจบางส่วนของ VGSTUDIO MAX 2025.3 ที่จะช่วยยกระดับงานทดสอบแบบไม่ทำลาย
- การวิเคราะห์ความพรุน/สิ่งเจือปน (Porosity/Inclusion Analysis): มีการปรับปรุงใหม่สำหรับส่วนติดต่อผู้ใช้งาน (User Interface) โดยหน้าต่างแสดงผลตัวอย่าง (preview) ได้ถูกรวมเข้ากับหน้าต่างการวิเคราะห์อย่างราบรื่น และยังมาพร้อมกับ minimap แบบอินเทอร์แอคทีฟที่จะแสดงตำแหน่งปัจจุบันของคุณในมุมมองการวิเคราะห์ ซึ่งช่วยให้การใช้งานง่ายขึ้น และทำให้คุณเห็นภาพรวมของชิ้นงานได้ตลอดเวลา
- การวัดพิกัดชิ้นงานหลายชิ้น (Multipart coordinate measurement): คุณสมบัตินี้ช่วยให้การจัดการโปรเจกต์ที่ซับซ้อนทำได้ง่ายขึ้น โดยผู้ใช้สามารถดู วิเคราะห์ และแก้ไขแผนการวัดสำหรับชิ้นส่วนหลายชิ้นได้จากศูนย์กลางเพียงที่เดียว
- สร้างและแก้ไขการบอกขนาดในมุมมอง 3 มิติได้โดยตรง (Create and modify dimensions directly in the 3D view): เมื่อเปิดหน้าต่าง “การกำหนดขนาด” (Dimensioning) คุณสามารถสร้างและปรับแก้การบอกขนาดได้อย่างง่ายดาย เพียงลากและวางเส้นบอกขนาดในมุมมอง 3 มิติโดยตรง ซึ่งช่วยให้สามารถจัดวางในทิศทางที่ถูกต้องและมองเห็นได้อย่างชัดเจนที่สุด
- และคุณสมบัติอื่น ๆ อีกมากมาย…
มีอะไรใหม่ใน VGSTUDIO MAX 2025.3
[ใหม่] การวิเคราะห์ความพรุน/สิ่งเจือปน (Porosity/Inclusion Analysis)
การวิเคราะห์วัสดุในระดับสูงสุด

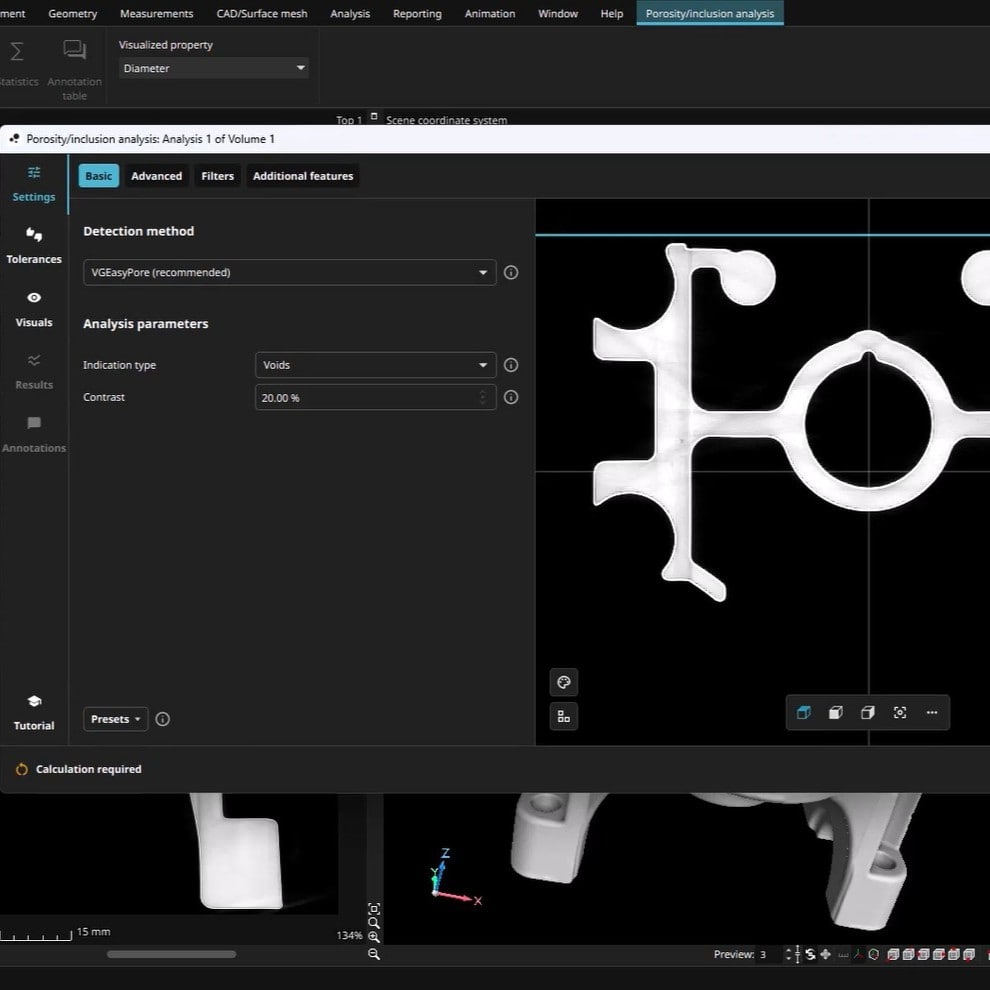

ใน VGSTUDIO MAX 2025.3 เวอร์ชันล่าสุด อินเทอร์เฟซผู้ใช้สำหรับการวิเคราะห์ความพรุน/สิ่งเจือปน (porosity/inclusion) ได้รับการออกแบบใหม่ทั้งหมด ตอนนี้การตั้งค่าที่สำคัญทั้งหมดได้ถูกสรุปไว้ให้เห็นได้อย่างรวดเร็วในหน้าเดียว ในขณะที่ตัวเลือกขั้นสูงก็สามารถเข้าถึงได้ง่ายในแท็บที่แยกต่างหาก
การแสดงผลตัวอย่าง (preview) ได้ถูกรวมเข้ากับหน้าต่างการวิเคราะห์ และยังมาพร้อมกับแผนที่ย่อ (minimap) แบบอินเทอร์แอคทีฟที่แสดงตำแหน่งปัจจุบันของคุณในหน้าต่างการวิเคราะห์ ซึ่งช่วยให้การนำทางให้ง่ายขึ้นและทำให้คุณมั่นใจได้ว่าคุณจะเห็นภาพรวมของชิ้นงานอยู่เสมอ
โดยฟีเจอร์ใหม่สำหรับการวิเคราะห์ความพรุนและสิ่งเจือปน สรุปได้ดังนี้:
- อินเทอร์เฟซการตั้งค่าการวิเคราะห์ที่ออกแบบใหม่ทั้งหมด: อินเทอร์เฟซใหม่ที่ได้รับการปรับปรุงให้ใช้งานง่ายขึ้นนี้ ได้รวบรวมการตั้งค่าหลักทั้งหมดไว้ในหน้าเดียว ส่วนตัวเลือกขั้นสูงได้ถูกแยกออกไปยังแท็บต่างๆ อย่างชัดเจน ซึ่งช่วยเพิ่มทั้งความสะดวกและความรวดเร็วในการทำงาน
- โมดูลการวิเคราะห์ที่รวมเป็นหนึ่งเดียว: กระบวนการทำงานทั้งหมดสำหรับการวิเคราะห์ความพรุนและสิ่งเจือปนได้ถูกรวมเข้าไว้ในโมดูลเดียวที่เชื่อมโยงกัน ทำให้ขั้นตอนน้อยลง เห็นภาพรวมมากขึ้น และควบคุมได้สูงสุด ถือเป็นครั้งแรกที่กระบวนการวิเคราะห์ความพรุน/สิ่งเจือปนทั้งหมดได้ถูกนำมารวมไว้ในโซลูชันเดียว ทำให้ไม่จำเป็นต้องสลับไปมาระหว่างหน้าต่างต่างๆ ซึ่งช่วยประหยัดเวลาและให้การควบคุมกระบวนการวิเคราะห์ทำได้ดียิ่งขึ้น

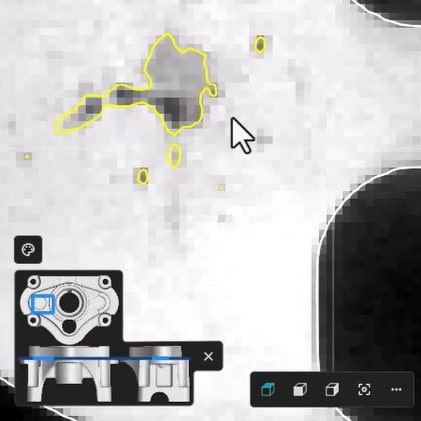

- การแสดงตัวอย่างแบบอินเทอร์แอคทีฟและแผนที่ย่อ: หน้าต่างตั้งค่าการวิเคราะห์ในขณะนี้มาพร้อมกับการแสดงตัวอย่างผลลัพธ์แบบสด ควบคู่ไปกับแผนที่ย่อแบบอินเทอร์แอคทีฟ ซึ่งช่วยให้เห็นภาพรวมได้ดีขึ้นและทำให้การนำทางภายในชุดข้อมูลง่ายดายยิ่งขึ้น
- การปรับปรุงการแสดงผลและการจัดการข้อมูล: ระบบการแสดงผลและการจัดการข้อมูลได้รับการปรับปรุงเพื่อรองรับกระบวนการวิเคราะห์ที่เป็นระบบและแม่นยำยิ่งขึ้น

ฟีเจอร์เหล่านี้ช่วยปรับปรุงประสิทธิภาพและความสะดวกในการใช้งานของความสามารถในการวิเคราะห์ความพรุนและสิ่งเจือปนได้อย่างมีนัยสำคัญเมื่อเทียบกับเวอร์ชันก่อนหน้า
สรุป
- การออกแบบที่ใช้งานง่าย: การตั้งค่าที่สำคัญทั้งหมดสามารถมองเห็นได้ทันที ในขณะที่ตัวเลือกขั้นสูงถูกจัดระเบียบอย่างชัดเจนในแท็บที่แยกต่างหาก
- กระบวนการทำงานที่มีประสิทธิภาพ: เป็นครั้งแรกที่กระบวนการวิเคราะห์ความพรุน/สิ่งเจือปนทั้งหมดได้ถูกนำมารวมไว้ในโซลูชันเดียว ซึ่งช่วยให้เข้าถึงฟังก์ชันหลักได้โดยตรงและไม่จำเป็นต้องสลับไปมาระหว่างหน้าต่างโต้ตอบต่างๆ ช่วยประหยัดเวลาอันมีค่า
- รวมทุกสิ่งในหน้าเดียว: การแสดงผลตัวอย่างใหม่ในหน้าต่างการวิเคราะห์ได้รวมข้อมูลสำคัญทั้งหมดไว้ด้วยกัน และทำให้การนำทางง่ายขึ้นด้วยแผนที่ย่อแบบอินเทอร์แอคทีฟ
VGSTUDIO MAX Add-on Modules (โมดูลเสริมของ VGSTUDIO MAX)
VGSTUDIO MAX ช่วยให้ลูกค้าสามารถเลือกโมดูลเสริมที่หลากหลายสำหรับการวิเคราะห์วัสดุ การวิเคราะห์รูปทรงเรขาคณิต การจำลอง และการสร้างภาพ CT ขึ้นใหม่ตามความต้องการในการวิเคราะห์
การวิเคราะห์รูปทรงเรขาคณิต (Geometry Analysis)
โมดูลในหมวดนี้เน้นการวัด ตรวจสอบ และเปรียบเทียบที่มีความแม่นยำสูง เพื่อยืนยันว่าผลิตภัณฑ์สอดคล้องกับแบบที่ออกแบบไว้ ช่วยให้มั่นใจในคุณภาพทุกขั้นตอนของการผลิตและลดการแก้ไขงานซ้ำ
- การวัดพิกัด (Coordinate Measurement): ทำการวัดและประเมินค่ามิติรวมถึงการวัดเชิงเรขาคณิตและความคลาดเคลื่อน (GD&T) ได้โดยตรงจากข้อมูล CT โมดูลนี้มีเครื่องมือด้านมาตรวิทยาที่ครบถ้วนซึ่งทำงานบนข้อมูล voxel ดั้งเดิม จึงให้ผลการวัดที่มีความแม่นยำสูงโดยไม่จำเป็นต้องสร้างผิวหรือทำการ triangulation ทำให้เป็นโซลูชันที่ทรงพลังสำหรับการควบคุมคุณภาพ
- การเปรียบเทียบข้อมูลที่กำหนดกับข้อมูลจริง (Nominal/Actual Comparison): การเปรียบเทียบข้อมูล CAD กับข้อมูล CT ในเชิงสามมิติและแสดงความเบี่ยงเบนทางเรขาคณิตด้วยแผนภาพสีที่เข้าใจง่าย ซึ่งเป็นสิ่งสำคัญสำหรับการตรวจสอบชิ้นงานแรก (First Article Inspection), การตรวจสอบเครื่องมือ (Tool Validation) และการระบุแนวโน้มการผลิต โมดูลนี้ช่วยให้การเปรียบเทียบเต็มพื้นที่ (Full-field Comparison) ทำได้อย่างครบถ้วน โดยสามารถแสดงให้เห็นการบิดงอ การหดตัว หรือความคลาดเคลื่อนเชิงเรขาคณิตอื่น ๆ ได้ทั่วทั้งชิ้นงาน
- การวิเคราะห์ความหนาของผนัง (Wall Thickness Analysis): วิเคราะห์ความหนาของผนังชิ้นงานทั้งชิ้นแบบไม่ทำลาย เพื่อตรวจหาบริเวณที่เบี่ยงเบนจากการออกแบบ โดยใช้วิธีการวัดแบบทรงกลม (Sphere-based Method) ที่สามารถวัดความหนาได้อย่างแม่นยำแม้เป็นเรขาคณิตที่ซับซ้อน เช่น ชิ้นงานหล่อหรือชิ้นงานฉีดขึ้นรูป วิธีนี้ช่วยให้มั่นใจในความแข็งแรงเชิงโครงสร้างและป้องกันจุดบกพร่องที่อาจเกิดจากผนังที่บางหรือหนาเกินไป
- การแก้ไขรูปทรงสำหรับการผลิต (Manufacturing Geometry Correction): แก้ไขข้อมูลเครื่องมือ (Tooling), ข้อมูลแม่พิมพ์ (Mold Data) หรือโมเดลการพิมพ์สามมิติ โดยอิงจากผลการวิเคราะห์ความเบี่ยงเบนระหว่างชิ้นงานต้นแบบ (First-off Part) และข้อมูล CAD ที่เป็นแบบมาตรฐาน ระบบสามารถชดเชยผลกระทบที่คาดการณ์ได้ เช่น การบิดงอหรือการหดตัวโดยอัตโนมัติ ทำให้สามารถผลิตชิ้นงานที่มีความแม่นยำเชิงมิติได้รวดเร็วขึ้นและลดจำนวนรอบของการแก้ไขซ้ำลง
- การนำเข้า CAD (CAD Import): รองรับการนำเข้าข้อมูล CAD ดั้งเดิมจากซอฟต์แวร์หลัก ๆ เช่น CATIA, Creo, NX และ SOLIDWORKS รวมถึงฟอร์แมตมาตรฐานต่าง ๆ เพื่อให้แน่ใจว่าข้อมูลเรขาคณิตและโครงสร้างผลิตภัณฑ์ถูกถ่ายโอนมาอย่างสมบูรณ์โดยไม่เกิดข้อผิดพลาดจากการแปลงไฟล์ ทั้งยังช่วยให้การทำงานลื่นไหลขึ้นโดยไม่ต้องเสียเวลาแปลงไฟล์ข้อมูลที่ยุ่งยาก
- ส่วนขยาย PMI สำหรับการนำเข้า CAD (PMI Extension for CAD Import): อ่านข้อมูลผลิตภัณฑ์และการผลิต (PMI) โดยตรงจากข้อมูล CAD เพื่อช่วยในการสร้างแผนการวัดโดยอัตโนมัติ ซึ่งรวมถึง GD&T, คำอธิบายประกอบ และค่าความคลาดเคลื่อนของมิติที่ฝังอยู่ในโมเดล 3 มิติ การใช้ข้อมูลนี้จะทำให้สามารถสร้างแผนการตรวจสอบได้อย่างมีประสิทธิภาพมากขึ้น ลดการป้อนข้อมูลด้วยตนเองและรับประกันว่าการตรวจสอบจะดำเนินการตามที่วิศวกรออกแบบระบุไว้อย่างแม่นยำ
- วิศวกรรมย้อนกลับ (Reverse Engineering): สร้างแบบจำลอง CAD จากข้อมูล CT โดยการดึงข้อมูลพื้นผิวที่มีความแม่นยำสูง โมดูลนี้มีชุดเครื่องมือครบถ้วนสำหรับการสร้างพื้นผิว NURBS จากข้อมูล voxel หรือ mesh และสามารถส่งออกในรูปแบบ CAD มาตรฐาน เช่น STEP หรือ IGES เหมาะอย่างยิ่งสำหรับการสร้างโมเดล CAD ของชิ้นส่วนรุ่นเก่า ผลิตภัณฑ์ของคู่แข่ง หรือการปรับปรุงแบบจากชิ้นงานจริง
การวิเคราะห์วัสดุ (Material Analysis)
ทำการวิเคราะห์โครงสร้างภายในของวัสดุในระดับจุลภาคเพื่อให้เข้าใจคุณสมบัติได้อย่างชัดเจน ซึ่งช่วยเพิ่มความเข้าใจในประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ นำไปสู่การพัฒนาวัสดุและการปรับปรุงคุณภาพ
- การวิเคราะห์ความพรุน/สิ่งเจือปน (Porosity/Inclusion Analysis): ตรวจจับและวิเคราะห์ข้อบกพร่องภายใน เช่น ความพรุน, โพรง หรือสิ่งเจือปน และประเมินตามมาตรฐานอุตสาหกรรม (เช่น BDG P 203) โมดูลนี้ให้สถิติโดยละเอียดเกี่ยวกับขนาด, รูปร่าง และตำแหน่งของข้อบกพร่อง ซึ่งมีความสำคัญอย่างยิ่งต่อการประเมินคุณภาพของชิ้นงานหล่อ และรับประกันความน่าเชื่อถือของส่วนประกอบที่สำคัญต่อความปลอดภัยในการใช้งานยานยนต์และอากาศยาน
- การวิเคราะห์วัสดุคอมโพสิตเส้นใย (Fiber Composite Material Analysis): วิเคราะห์การเรียงตัว, สัดส่วนเชิงปริมาตร และคุณสมบัติที่สำคัญอื่น ๆ ของเส้นใยในวัสดุคอมโพสิต เช่น พลาสติกเสริมใย (FRP) การทำความเข้าใจการเรียงตัวของเส้นใยในแต่ละพื้นที่มีความสำคัญอย่างยิ่งต่อการคาดการณ์พฤติกรรมเชิงกลและประสิทธิภาพของชิ้นส่วนคอมโพสิตได้อย่างแม่นยำ โมดูลนี้ให้ข้อมูลโดยละเอียดที่จำเป็นสำหรับการจำลองโครงสร้างขั้นสูง
- การวิเคราะห์โฟม/ผง (Foam/Powder Analysis): ทำการประเมินเชิงปริมาณต่อโครงสร้างเซลล์หรืออนุภาคของวัสดุ เช่น โฟมโลหะ วัสดุพรุน และผงที่ถูกเผา (sintered powder) โดยคำนวณสถิติ เช่น ขนาดเซลล์ ความหนาของผนัง และทิศทางของโครงสร้างรับแรง ข้อมูลเหล่านี้มีความสำคัญต่อการทำความเข้าใจคุณสมบัติทางกล ความร้อน และอะคูสติกของวัสดุเชิงซ้อนเหล่านี้ ซึ่งช่วยให้การออกแบบและการควบคุมกระบวนการดีขึ้น
- การวิเคราะห์แบตเตอรี่ (Battery Analysis): วิเคราะห์โครงสร้างภายในโดยละเอียดของเซลล์แบตเตอรี่เพื่อประเมินคุณภาพและความปลอดภัย โมดูลนี้มีเครื่องมือพิเศษสำหรับวัดพารามิเตอร์ที่สำคัญ เช่น ส่วนที่ยื่นเกินของแอโนด, ความโค้งของอิเล็กโทรด และการกระจายตัวของอนุภาค ซึ่งช่วยในการตรวจจับข้อบกพร่องในการผลิต เช่น การหลุดร่อน หรืออนุภาคแปลกปลอม ซึ่งจำเป็นต่อการปรับปรุงประสิทธิภาพของแบตเตอรี่และป้องกันความล้มเหลว
- การหาความสัมพันธ์ของปริมาตรดิจิทัล (Digital Volume Correlation) เปรียบเทียบข้อมูล CT ของชิ้นส่วนก่อนและหลังการเสียรูป (เช่น จากการทดสอบการรับแรงในสภาพจริง) เพื่อแสดงภาพและวัดปริมาณสนามความเครียดและการกระจัดภายใน เทคนิคที่มีประสิทธิภาพนี้ให้มุมมอง 3 มิติเต็มรูปแบบของพฤติกรรมของวัสดุภายใต้ความเค้น เผยให้เห็นความเข้มข้นของความเครียดเฉพาะที่และกลไกการเสียรูปที่ไม่สามารถสังเกตได้ด้วยวิธีการวัดภายนอก
การจำลอง (Simulation)
เพิ่มขีดความสามารถในการจำลองปรากฏการณ์ทางกายภาพและการแก้ไขข้อมูลเพื่อแก้ปัญหาด้านการผลิต ซึ่งช่วยลดจำนวนรอบการสร้างต้นแบบและทำให้เวลาการพัฒนาสั้นลงอย่างมีนัยสำคัญ
- การจำลองกลศาสตร์โครงสร้าง (Structural Mechanics Simulation): ทำการจำลองความเค้นและความเครียดโดยตรงบนข้อมูล voxel จากการสแกน CT วิธีนี้ใช้เรขาคณิตของชิ้นงานจริงรวมถึงข้อบกพร่องภายใน เช่น รูพรุน ทำให้สามารถคาดการณ์พฤติกรรมของชิ้นงานภายใต้แรงได้อย่างสมจริงกว่าการจำลองที่อ้างอิงจากโมเดล CAD ที่เป็นอุดมคติ
- การจำลองปรากฏการณ์การถ่ายเท (Transport Phenomena Simulation): จำลองการไหล การแพร่ และการนำความร้อนหรือไฟฟ้าในวัสดุพรุนหรือวัสดุหลายชนิด โมดูลนี้ทำการคำนวณคุณสมบัติ เช่น ค่าการซึมผ่าน (permeability), tortuosity และการนำที่มีประสิทธิภาพ โดยอิงจากโครงสร้างจุลภาคที่ได้จากการสแกนโดยตรง ซึ่งมีความสำคัญต่อการออกแบบตัวกรอง เครื่องแลกเปลี่ยนความร้อน หรือชิ้นส่วนเซลล์เชื้อเพลิง
- การจำลองฟิกซ์เจอร์ (Fixture Simulation): จำลองการเสียรูปของชิ้นส่วนเมื่อถูกจับยึดในฟิกซ์เจอร์ ซึ่งช่วยให้สามารถจัดตำแหน่งการสแกนในสภาวะอิสระให้สอดคล้องกับสภาวะที่ถูกจับยึดได้เสมือนจริง ปรับปรุงความแม่นยำของการเปรียบเทียบทางมาตรวิทยาระหว่างการสแกนและโมเดล CAD ซึ่งช่วยแยกความแตกต่างระหว่างความเบี่ยงเบนจากการผลิตและการเสียรูปที่เกิดจากการตั้งค่าการวัด
- การสร้างเมชปริมาตร (Volume Meshing): สร้างตาข่ายปริมาตร (Volume Mesh) แบบ tetrahedral คุณภาพสูงจากข้อมูล CT เพื่อใช้งานในซอฟต์แวร์ FEM ภายนอก อัลกอริทึมการสร้าง mesh ที่ทันสมัยสามารถสร้าง mesh จากพื้นผิวที่ซับซ้อนและละเอียดระดับ subvoxel รวมถึงโครงสร้างภายใน ทำให้เชื่อมต่อข้อมูล CT เข้ากับกระบวนการจำลองของซอฟต์แวร์ภายนอก เช่น FEA หรือ CFD ได้อย่างมีประสิทธิภาพ
การสร้างภาพ CT ขึ้นใหม่ (CT Reconstruction)
มีโมดูลพิเศษสำหรับการสร้างข้อมูลปริมาตร 3 มิติคุณภาพสูงจากภาพฉาย 2 มิติที่ได้จากเครื่องสแกน CT ซึ่งเป็นรากฐานสำหรับการวิเคราะห์ทั้งหมดในลำดับต่อไป
- การสร้างภาพ CT ขึ้นใหม่ (CT Reconstruction): สร้างชุดข้อมูลปริมาตร 3 มิติคุณภาพสูงขึ้นใหม่จากภาพฉาย 2 มิติที่สร้างโดยเครื่องสแกน CT โมดูลนี้นำเสนออัลกอริทึมขั้นสูงสำหรับการลดสิ่งแปลกปนในภาพ (artifact) เช่น การแก้ไข Beam Hardening และการกำจัด Ring Artifact ส่งผลให้ได้ข้อมูลที่ชัดเจนและแม่นยำยิ่งขึ้นสำหรับการวิเคราะห์ในลำดับต่อไป ซึ่งให้ความยืดหยุ่นในการปรับพารามิเตอร์การสร้างภาพให้เหมาะสมเพื่อให้ได้คุณภาพของภาพที่ดีที่สุดเท่าที่จะเป็นไปได้
ปัญญาประดิษฐ์ (Artificial Intelligence)
มีโมดูลพิเศษที่ใช้ประโยชน์จาก AI และการเรียนรู้เชิงลึกเพื่อทำงานที่ซับซ้อนและใช้เวลานานโดยอัตโนมัติ เช่น การแบ่งส่วนโครงสร้างที่ซับซ้อน
- การแบ่งส่วนด้วยการเรียนรู้เชิงลึก (Deep Segmentation): ทำการแบ่งส่วนวัสดุและโครงสร้างที่ซับซ้อนอย่างมีประสิทธิภาพโดยใช้ AI (การเรียนรู้เชิงลึก) ผู้ใช้สามารถฝึกสอนโครงข่ายประสาทเทียมบนพื้นที่เล็กๆ ที่แบ่งส่วนด้วยตนเองเพื่อทำให้การแบ่งส่วนชุดข้อมูลทั้งหมดเป็นไปโดยอัตโนมัติ ซึ่งมีประสิทธิภาพอย่างยิ่งสำหรับชิ้นส่วนประกอบที่ทำจากหลายวัสดุ, วัสดุคอมโพสิตเส้นใย หรือวัสดุที่มีรูพรุน ซึ่งวิธีการแบ่งส่วนโดยใช้ค่าเกณฑ์แบบดั้งเดิมไม่สามารถทำได้
- การผสานรวมกับ GelSight (GelSight Integration): นำเข้าและวิเคราะห์ข้อมูล topography และ texture ความละเอียดสูงของพื้นผิวที่ได้จากเซนเซอร์ GelSight โมดูลนี้ช่วยผสานข้อมูลโครงสร้างภายในแบบ 3 มิติจาก CT เข้ากับข้อมูลพื้นผิวที่ละเอียดมาก ทำให้สามารถทำการวิเคราะห์ทั้งคุณลักษณะภายในและรายละเอียดบนพื้นผิว เช่น ความขรุขระหรือข้อบกพร่องขนาดเล็ก ได้ในระบบพิกัดเดียวกัน
โมดูลเสริมของ VGSTUDIO MAX สามารถติดตั้งเป็นแพ็กเกจที่กำหนดค่าไว้ล่วงหน้า (Pre-configured Package) ร่วมกับรุ่นพื้นฐาน (Basic Edition) ตามสาขาการใช้งาน หรืออีกทางเลือกหนึ่ง ลูกค้าสามารถซื้อโมดูลเสริมเพิ่มเติมได้ทั้งแบบรายโมดูลหรือแบบชุด (Bundle) ในภายหลัง เมื่อมีสิทธิ์การใช้งาน VGSTUDIO MAX Basic Edition แล้ว
โมดูลเสริม | แพ็คเกจ VGSTUDIO MAX | |||||||
---|---|---|---|---|---|---|---|---|
Geometry | Material | Cast & Mold | Composites & Plastic | Additive Manufacturing | Battery | Universal | Ultimate | |
Coordinate Measurement | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Nominal/Actual Comparison | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
Wall Thickness Analysis | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
Porosity/Inclusion Analysis | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
Fiber Composite Material Analysis | ✔ | ✔ | ✔ | ✔ | ||||
Foam/Powder Analysis | ✔ | ✔ | ✔ | ✔ | ||||
Battery Analysis | ✔ | ✔ | ||||||
Manufacturing Geometry Correction | ✔ | ✔ | ||||||
Volume Meshing | ✔ | ✔ | ||||||
Structural Mechanics Simulation | ✔ | ✔ | ||||||
Transport Phenomena Simulation | ✔ | |||||||
Reverse Engineering | ✔ | ✔ | ||||||
Digital Volume Correlation | ✔ | ✔ | ||||||
CAD Import* | ✔ | |||||||
CAD Import with PMI** | ✔ | |||||||
CT Reconstruction | ✔ | ✔ | ||||||
Deep Segmentation | ✔ | ✔ |
*เทคโนโลยีการแปล CAD จัดทำโดย Tech Soft 3D
การเปรียบเทียบคุณสมบัติตามซอฟต์แวร์แต่ละรุ่น
แม้แต่ VGSTUDIO MAX รุ่นพื้นฐานที่ไม่มีโมดูลเสริม ก็ยังแตกต่างจาก VGSTUDIO อย่างชัดเจน VGSTUDIO MAX เป็นเวอร์ชันที่ครอบคลุม, มีประสิทธิภาพสูง และขั้นสูงกว่า ซึ่งขยายขีดการทำงานของ VGSTUDIO อย่างเต็มรูปแบบ
คุณสมบัติ | VGSTUDIO | VGSTUDIO MAX |
---|---|---|
การกำหนดพื้นผิว | ไม่มี | ตามค่า Isovalue, ขั้นสูง (คลาสสิก), ขั้นสูง (หลายวัสดุ) (พร้อมโมดูล Coordinate Measurement) |
การแสดงผล | การแสดงผล 3 มิติของชุดข้อมูล CT ที่มีขนาดใหญ่มาก โดยแทบไม่มีข้อจำกัดด้านปริมาณข้อมูล | |
การแบ่งส่วน | ไม่มี | แยกชุดข้อมูลออกเป็นส่วน ๆ (Regions of Interest หรือ ROIs) ซึ่งอาจประกอบด้วยส่วนประกอบ, วัสดุ ฯลฯ ที่แตกต่างกัน โดยใช้เครื่องมือเลือกและวาดด้วยตนเอง รวมถึงเครื่องมือกึ่งอัตโนมัติ |
การวิเคราะห์ | การวิเคราะห์คุณภาพข้อมูลตามมาตรฐาน ASTM E 1695 เพื่อติดตามคุณภาพการสแกน CT เมื่อเวลาผ่านไป | การวิเคราะห์คุณภาพข้อมูลตามมาตรฐาน ASTM E 1695 เพื่อติดตามคุณภาพการสแกน CT เมื่อเวลาผ่านไป; การรู้จำข้อความเพื่ออ่านตัวระบุวัตถุ เช่น เครื่องหมายช่องว่างจากสแกน CT; การวิเคราะห์ค่าสีเทา |
ระบบอัตโนมัติ | ไม่มี | ทำให้การวิเคราะห์ชุดข้อมูลเดียวหรือกลุ่มของชุดข้อมูลเป็นไปโดยอัตโนมัติด้วยมาโคร |
การลงทะเบียน (การจัดตำแหน่ง) | การลงทะเบียนอย่างง่าย; การลงทะเบียนแบบ 3-2-1 อย่างง่าย |
การลงทะเบียนอย่างง่าย; การลงทะเบียนแบบ 3-2-1 อย่างง่าย; การลงทะเบียนแบบ Best fit; การลงทะเบียนแบบ 3-2-1; การลงทะเบียนตามคุณลักษณะ; การลงทะเบียนตามลำดับ ฯลฯ |
เครื่องมือวัด | เครื่องมือวัดระยะทาง, ความยาวโพลีไลน์ และมุม | เครื่องมือวัดระยะทาง, ความยาวโพลีไลน์ และมุม พร้อมความสามารถในการนำเข้าเทมเพลตเครื่องมือ; ฟังก์ชัน GD&T เต็มรูปแบบ (พร้อมโมดูล Coordinate Measurement) |
โมดูลเสริม | การสร้างภาพ CT ขึ้นใหม่เท่านั้น | โมดูลเสริม VG ทั้งหมดที่มีอยู่ |
การนำเข้าข้อมูล | ||
รูปภาพ | นำเข้าข้อมูลจากระบบ CT อุตสาหกรรมที่สำคัญส่วนใหญ่; นำเข้ารูปแบบภาพมาตรฐาน (เช่น .bmp, .jpg, .jp2, .raw, .tif) รวมถึงข้อมูล DICOM และ DICONDE | |
โมเดล CAD | ไม่มี | .stp, .step, .igs, .iges, .catpart, .catproduct, .prt, .asm, .jt, .model, .dlv, .exp, .par, .sldprt, .sldasm |
เมชพื้นผิว | *.stl, *.STL, *.obj, *.ply | |
พอยต์คลาวด์ | ไม่มี | .txt, .csv, .asc, .xyz, .lsproj, .fls, .fws |
เมชสำหรับการผสานรวม | ไม่มี | .pat, .bdf, .emv |
การส่งออกข้อมูล | ||
ไฟล์ภาพแบบกองซ้อน | นำเข้ารูปแบบภาพมาตรฐาน (เช่น .bmp, .jpg, .jp2, .raw, .tif, .gz, .dcm) | |
รูปแบบไฟล์ปริมาตร | .hdr, .raw, .gz, .hdf รวมถึงปริมาตรหลายรูปแบบ เช่น .raw, .wmv, .avi, .bmp, ฯลฯ | |
โมเดล CAD | ไม่มี | .stp (พร้อมโมดูลเสริม) |
เมชพื้นผิว | *.txt, *.off,*.stl, *.wrl, *.wrz, *.obj, *.ply | |
เมชทรงสี่หน้า | ไม่มี | .pat, .inp (พร้อมโมดูลเสริม) |
อื่น ๆ | ไม่มี | รูปแบบไฟล์แลกเปลี่ยน MAGMA/Volume Graphics, รูปแบบไฟล์แลกเปลี่ยน Digimat/Volume Graphics, ไฟล์ Q-DAS |
รูปภาพและวิดีโอ | รูปแบบภาพและวิดีโอมาตรฐาน (เช่น .jpg, .jpeg, .avi, .wmv, .tiff, ฯลฯ) |
VGTRAINER
VGTRAINER เป็นซอฟต์แวร์สำหรับการฝึกโมเดลที่ใช้ AI (Deep Learning) โดยเฉพาะในการทำ Segmentation ของข้อมูล CT ทางอุตสาหกรรม ตัวอย่างเช่น โมดูลเสริม “Deep Segmentation” ที่กล่าวถึงก่อนหน้านี้ เป็นผลลัพธ์จากการผสาน VGTRAINER เข้ากับ VGSTUDIO MAX (หรือ VGinLINE)
ความสามารถและคุณสมบัติ (Functionality and Features)
- การสร้างโมเดล AI แบบไม่ต้องเขียนโค้ด (No-Code AI Model Generation): สามารถสร้างโมเดล AI ได้โดยใช้ข้อมูลการฝึกสอนที่มีการติดป้ายกำกับ แม้จะไม่มีความเชี่ยวชาญด้านการเขียนโปรแกรมหรือ AI ก็ตาม ผู้ใช้เพียงแค่อัปโหลดข้อมูล CT ที่ผ่านการฝึกแล้ว และ AI จะสร้างโมเดลการแบ่งส่วนโดยอัตโนมัติ
- รองรับการติดตั้งในองค์กรและมีความปลอดภัย: มั่นใจในความปลอดภัยของข้อมูลด้วยระบบที่ติดตั้งในองค์กรโดยสมบูรณ์ ไม่ต้องพึ่งพาคลาวด์
- การแยกส่วนที่รวดเร็วและเสถียรสำหรับงานปริมาณสูง (High-Throughput Environments): สามารถทำการแยกส่วนได้ด้วยความเร็วสูงและให้ผลลัพธ์ที่ทำซ้ำได้อย่างเสถียร แม้สำหรับชุดข้อมูล CT จำนวนหลายร้อยชุด
- การผสานการทำงานกับซอฟต์แวร์ VG ได้อย่างไร้รอยต่อ (Seamless Integration with VG Software): โมเดลที่ผ่านการฝึกแล้วสามารถนำไปใช้กับโมดูล Deep Segmentation ใน VGSTUDIO MAX หรือ VGinLINE ได้โดยตรง ทำให้ง่ายต่อการนำไปใช้ในสายการผลิตและสภาพแวดล้อมการวิจัยและพัฒนา
- การฝึกซ้ำ (Retraining/Fine-Tuning): โมเดล Deep Learning ที่มีอยู่สามารถปรับแต่งเพิ่มเติมให้เหมาะสมกับงานตรวจสอบใหม่ที่ใกล้เคียงกันได้ โดยใช้ข้อมูล CT เพียงจำนวนน้อย (เช่น 2–3 ชุด) ซึ่งมีประโยชน์อย่างยิ่งในการปรับแต่งโมเดลสำหรับหลายสายการผลิตหรืออุปกรณ์ที่แตกต่างกัน
ฟรี Viewer myVGL 2025.3
ลูกค้าสามารถดาวน์โหลดซอฟต์แวร์ดูไฟล์ myVGL 2025.3 ได้ฟรี เพื่อเปิดข้อมูลโปรเจกต์ 3 มิติที่สร้างขึ้นโดย VGSTUDIO หรือ VGSTUDIO MAX ไม่เพียงแต่สามารถหมุนหรือย้ายโมเดลสแกน CT เพื่อประเมินในมุมหรือภาคตัดขวางใด ๆ ได้ แต่ยังมีเครื่องมือวัดอย่างง่ายบางอย่างให้ใช้ในซอฟต์แวร์อีกด้วย โปรดดูบทความอื่นของเราเพื่อเรียนรู้วิธีการใช้งาน myVGL >>เรียนรู้พื้นฐาน myVGL ภายใน 10 นาที
สำหรับข้อมูลเพิ่มเติม
สำหรับข้อมูลเพิ่มเติม กรุณาดาวน์โหลดแคตตาล็อกของ VGSTUDIO MAX
หากคุณกำลังมองหาการวิเคราะห์ข้อมูล CT ที่มีประสิทธิภาพ ติดต่อเราเพื่อขอคำปรึกษาและข้อมูลเพิ่มเติม
